部品名 | 型番 | 定価 | メーカー |
---|---|---|---|

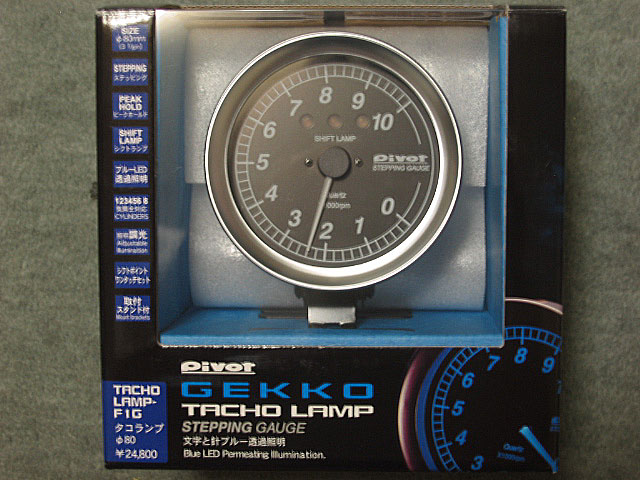

タコランプ | SGT-F1G | 24,800 | pivot |
左がノーマルのタコメーターで、右がpivotの
タコメーターです。
外形や厚さが純正メーターとほぼ同じで、
ビートのタコメーター交換用にあるようなメーターです。
おまけに高精度でシフトランプまで付いているんだから、
チューンドビートにはぜひとも着けなくては。
palbeatさんの「メーターを外そう!」で、
『20Pカプラ』の写真を取り忘れたと言うことなので、
参考に載せておきます。
このカプラは真中にロックがついていて、それを押しながら引っこ抜くのですが、
硬くてなかなか抜けてこないので、ケガをしないように注意してください。
写真はカプラが外れている状態です。
作業内容については、
palbeatさんの「ひとりでできるもん!」
を参考にしていただき、ここでは異なる作業だけを説明します。
私の場合メーターの配線については、手っ取り早くて確実なので、パターンに直接ハンダ付けすることにしました。
赤、黒、オレンジ、白の線を写真のところにハンダ付けします。
後はメーターを元通りに組み立てて、取付を行なえば作業は一段落です。
あとは、気筒数(ビートは3気筒)とレブリミットの設定をすれば作業完了です。
9,500rpmを真上にして、レブが分りやすいようにしました。
シフトランプがあるので普通に着けてもよかったのですが、
お約束と言うことで、これでよしとします。
