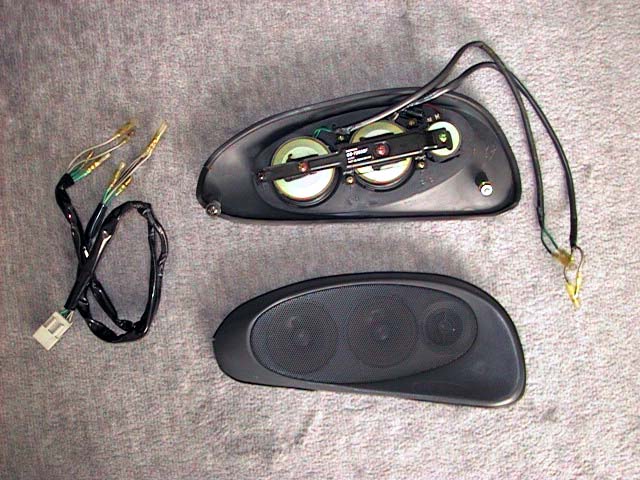

部品名 | 品番 | 個数 |
---|---|---|
インストルメントスピーカー | 08A54-SS1-A00 | 1 |
スカイサウンド 8スピーカーには穴開け位置決め用の型紙が付いてきましたが、
中古品なのでそんなものがありません。

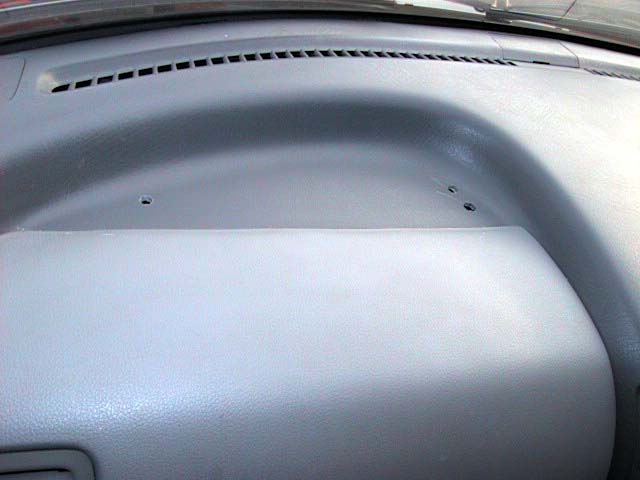

スピーカーの取り付けボルトを参考に、インストルメントパネルの適当な位置に穴を開けます。
穴の大きさは、ボルト用が7mm、タッピングスクリュー用が6mm、配線用が10mmになります。

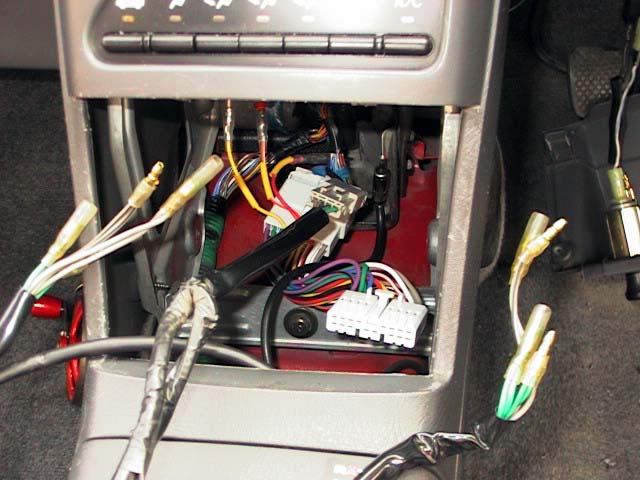

スカイサウンドコンポの後ろにある4極カプラーがインストルメントスピーカー用のカプラーで、
これにスピーカーハーネスを接続し、反対側をインストルメントスピーカーに接続します。
スピーカーハーネスとインストルメントスピーカーは、
長さが互い違いになっているおり、同色のコードどうしを接続するようにします。
