私のビートにはマッドガードが付いていないのですが、雨の日など後ろの巻き上げがすごいので、
後続車のためにマッドガードを付ける事にしました。
必要な部品は以下のとおり。
部品名 | 個数 | 単価 |
---|---|---|
マッドガード,R.リア(75820-SS1-V00) | 1 | @1,950円 |

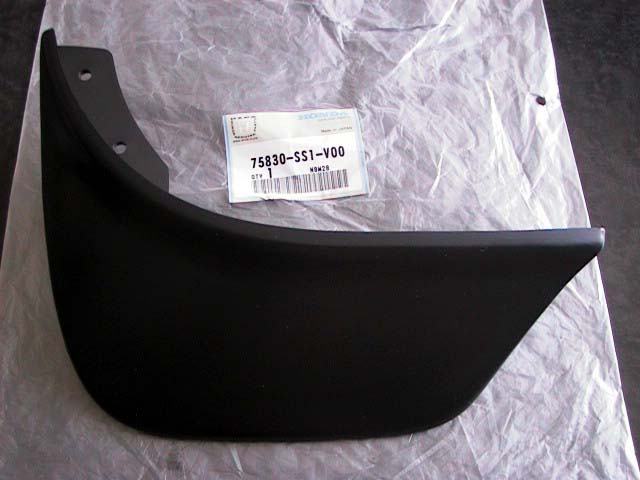

マッドガード,L.リア(75830-SS1-V00) | 1 | @1,950円 |
プレート,マッドガードフィッティング(75821-SS1-V00) | 2 | @420円 |

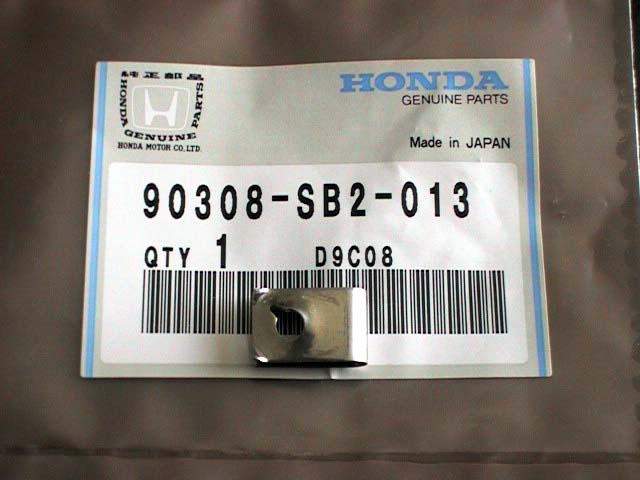

ナット,サスペンション 5MM(90308-SB2-013) | 4 | @680円 |

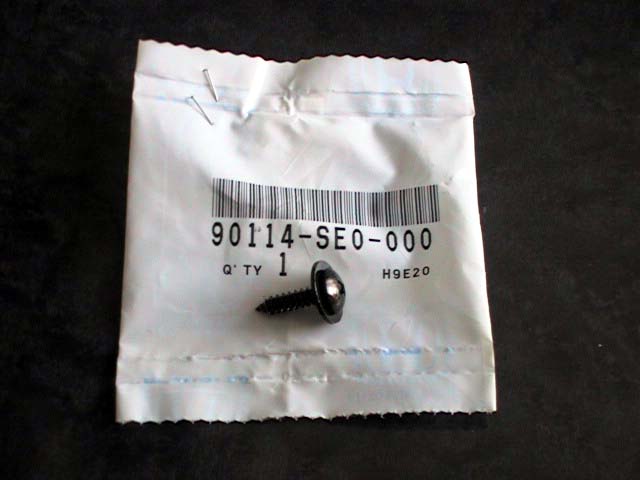

スクリューワッシャー,タッピング 5X20(90114-SE0-000) | 4 | @420円 |
スクリューワッシャー 5X16(93894-0501608) | 4 | @120円 |

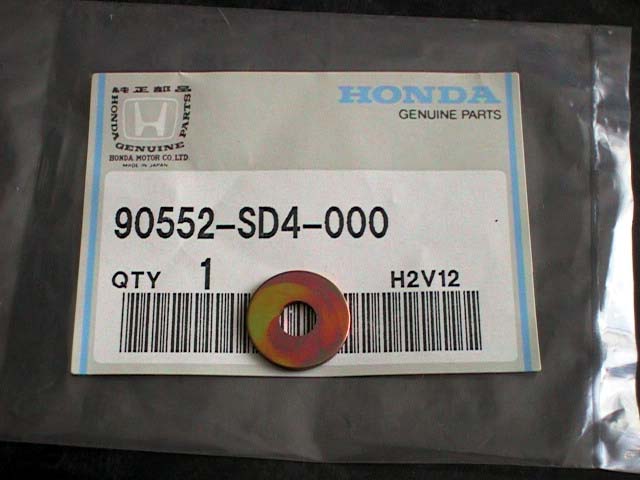

ワッシャー,プレイン 5MM(90552-SD4-000) | 2 | @90円 |

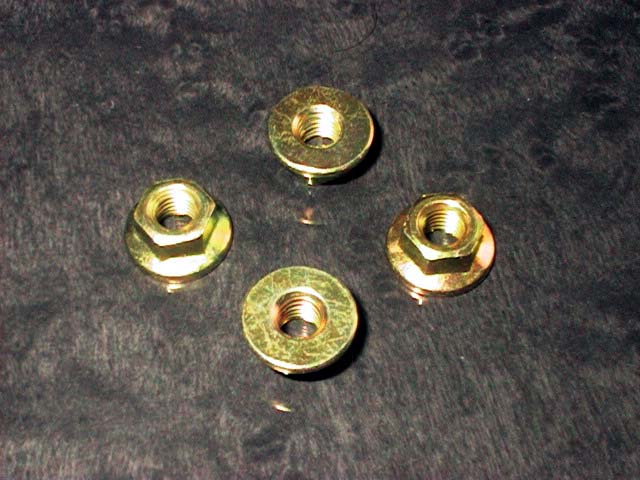

ナット,フランジ 5MM(94050-05080) | 4 | @120円 |

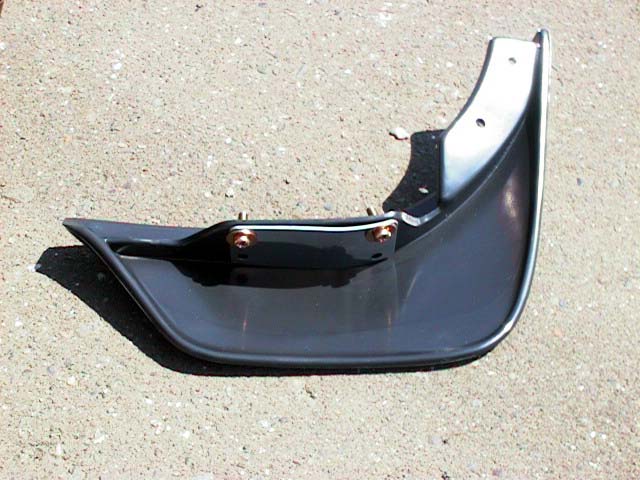

マッドガード,L.リアと、マッドガードフィッティングにスクリューワッシャー 5X16を通したところ。
マッドガードフィッティングには、「IN」「OUT」の刻印があるが、どういう意味か分からなかった(笑)
形状から判断して、反っている方(「IN」の刻印がある方)を外側に付けるのが正しいようだ。
ちなみにマッドガードフィッティングには穴は4つ空いているが、左右共有の為であり、
取り付け時には2つしか使わない。

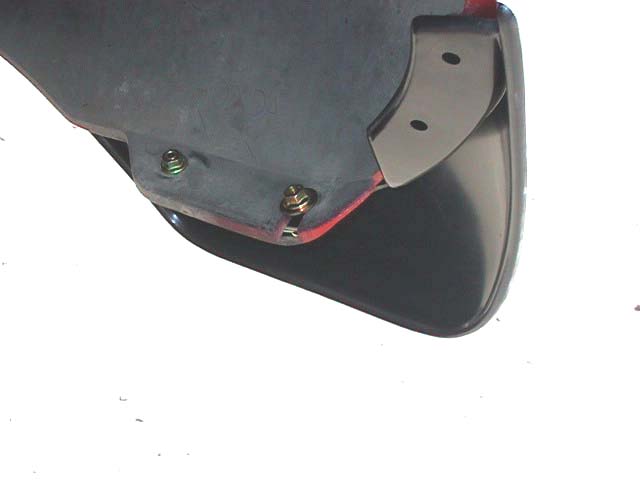

フランジ 5MMで、リアバンパーに取り付けたところ。
外側のフランジ 5MMには、プレイン 5MMも合わせて取り付けします。
※締めすぎに注意

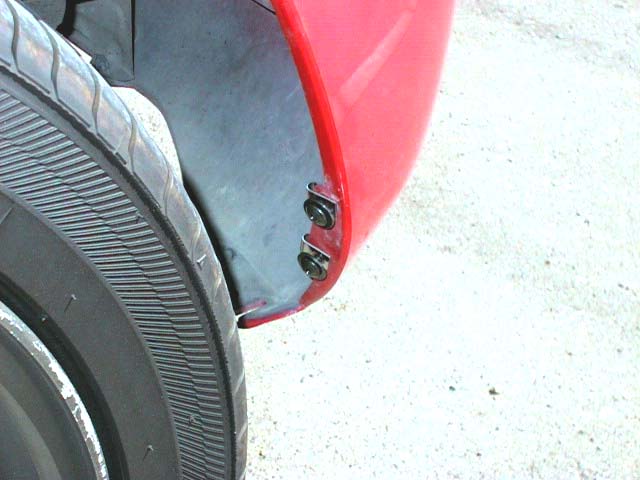

サスペンション 5MMをタッピング 5X20で固定したところ。
もちろん本当は、マッドガードと一緒に取り付けるのですが、取り付け方法が分かるようにする為に、
マッドガードは付けていません。
サスペンション 5MMは、ネジを切ってある方を裏側にして取り付けます。
※締めすぎに注意

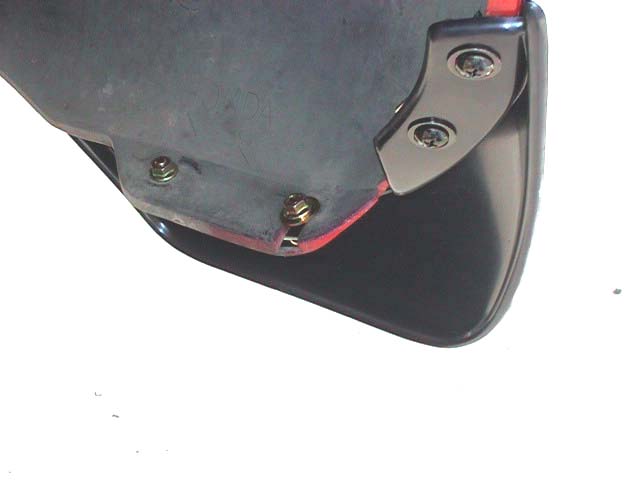

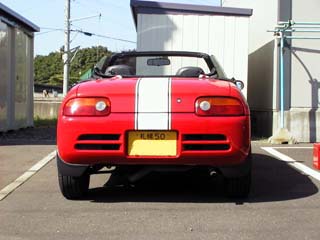

取り付けを完了したところ。
違う角度から。
